Оформить заказОбщие характеристики
Производительность: 150-3000 м3/час
Максимальное рабочее давление: 10 бар

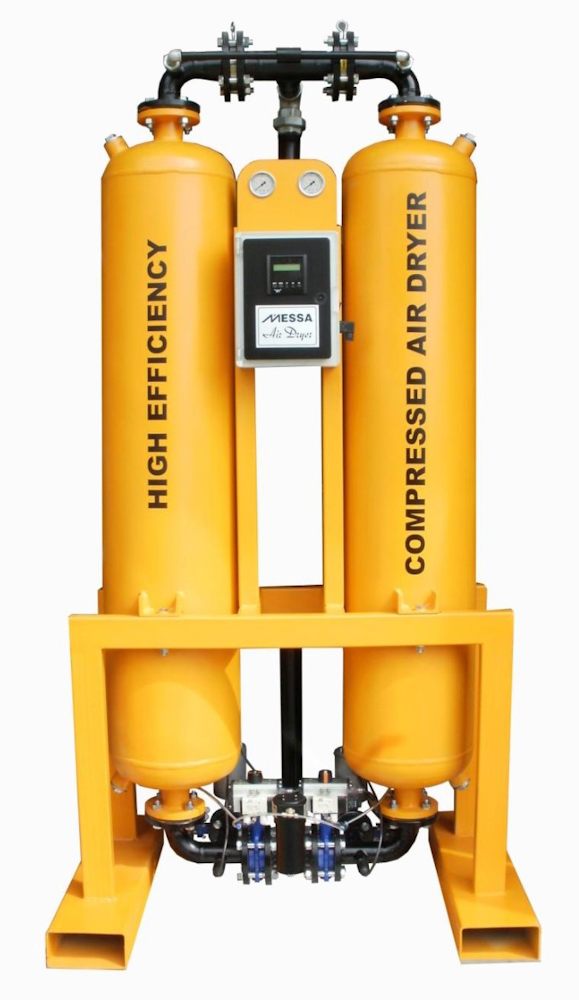

Осушитель сжатого воздуха Messa SHD является еще одним эффективным устройством, разработанным для удаления влаги из сжатого воздуха. Основные характеристики данного продукта включают в себя:
- Производительность: Масштаб производительности осушителя сжатого воздуха Messa SHD зависит от модели и включает диапазон от 150 до 2500 м3/час. Это позволяет подобрать нужную производительность в соответствии с требованиями вашей промышленной системы.
- Максимальное рабочее давление: Messa SHD может работать под максимальным рабочим давлением 10 бар, что делает его совместимым с различными системами сжатого воздуха, работающими под средним давлением.
- Точка росы: Подобно Messa MD, осушитель сжатого воздуха Messa SHD также обеспечивает низкую точку росы до -40 °C. Это позволяет эффективно удалять влагу из воздуха и предотвращать образование конденсата, обеспечивая сухой и качественный воздух для вашей промышленной системы.
Осушитель сжатого воздуха Messa SHD имеет компактную конструкцию и может быть оснащен дополнительными функциями, такими как автоматический дренаж, фильтры, контрольные устройства и т.д., чтобы обеспечить удобное управление и мониторинг его работы. Осушитель Messa SHD является надежным устройством, предназначенным для обеспечения сухости и качества сжатого воздуха в промышленных системах. Выбор осушителя будет зависеть от вашей системы, ее размера и потребности в производительности.
Основные характеристики:
- Автоматическое управление
- Возможность выбора рабочей мощности от 30 до 100%. Экономит электроэнергию за счет уменьшения количества воздуха для регенерации при необходимости.
- Во всех моделях двухступенчатая фильтрация 1 и 0,01 микрона на входе и 0,01 фильтр на выходе.
- Мощность не больше 50 Вт. 220 В переменного тока 50-60 Гц.
- Потребность в воздухе для генерации 15% при точке росы -40° C со 100% мощности.
- Точка росы –40° C со 100% мощности.
- Манометр в обеих трубах (необязательный).
- Индикатор росы + блок управления.
- Аварийный сигнал выхода из строя (уведомление о неисправности клапана).
|
Модель |
Производительность при давлении 7 бар, to=35o C |
Размер соединений |
Рабочее давление max |
|
|
м3/час |
м3/мин |
Дюйм |
Бар |
|
|
SHD 150 |
150 |
2.5 |
¾’’ |
10 |
|
SHD 210 |
210 |
3.5 |
1’’ |
10 |
|
SHD 250 |
250 |
4.2 |
1’’ |
10 |
|
SHD 350 |
350 |
5.8 |
1½’’ |
10 |
|
SHD 420 |
420 |
7 |
1½’’ |
10 |
|
SHD 620 |
620 |
10.3 |
1½’’ |
10 |
|
SHD 750 |
750 |
12.5 |
2’’ |
10 |
|
SHD 1000 |
1000 |
16.7 |
2’’ |
10 |
|
SHD 1200 |
1200 |
20 |
2’’ |
10 |
|
SHD 1500 |
1500 |
25 |
2½’’ |
10 |
|
SHD 1800 |
1800 |
30 |
3’’ |
10 |
|
SHD 2200 |
2200 |
36 |
3’’ |
10 |
|
SHD 2500 |
2500 |
42 |
3’’ |
10 |
|
SHD 3000 |
3000 |
50 |
100 мм |
10 |
Данные в таблице приведены при постоянном давлении 7 бар при температуре 35 градусов.
Для определения пропускной способности фильтра при другом давлении предлагаем воспользоваться указанными ниже коэффициентами на поправку:
|
Температура Со |
Давление бар |
|||||||||||
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
35 |
0,75 |
0,89 |
1 |
1,08 |
1,26 |
1,31 |
1,36 |
1,49 |
1,62 |
1,71 |
1,79 |
1,90 |
|
40 |
0,63 |
0,77 |
0,90 |
1 |
1,08 |
1,16 |
1,24 |
1,36 |
1,47 |
1,57 |
1,67 |
1,77 |
|
45 |
0,60 |
0,73 |
0,82 |
0,94 |
1 |
1,07 |
1,10 |
1,23 |
1,35 |
1,45 |
1,57 |
1,66 |
|
50 |
0,58 |
0,67 |
0,79 |
0,85 |
0,97 |
1 |
1,07 |
1,18 |
1,29 |
1,38 |
1,46 |
1,55 |
Пример: Вам нужен осушитель с пропускной способностью 1100 м3/ч, который будет работать при постоянном давлении 10 бар и при температуре 40 градусов.
Решение: согласно таблице корректировки при давлении 6 бар соответствующий коэффициент на поправку пропускной способности будет 1,16.
1100/1,16=948,27 м3/час. Из подсчетов мы видим, что ближе всего к данным условиям осушитель SHD 1000.
