Зробити замовленняЗагальні характеристики
Продуктивність: 35-2500 м3/год
Максимальний робочий тиск: 16 бар
Діапазон температур застосування: +2о…+65о С
Точка роси: - 40о С

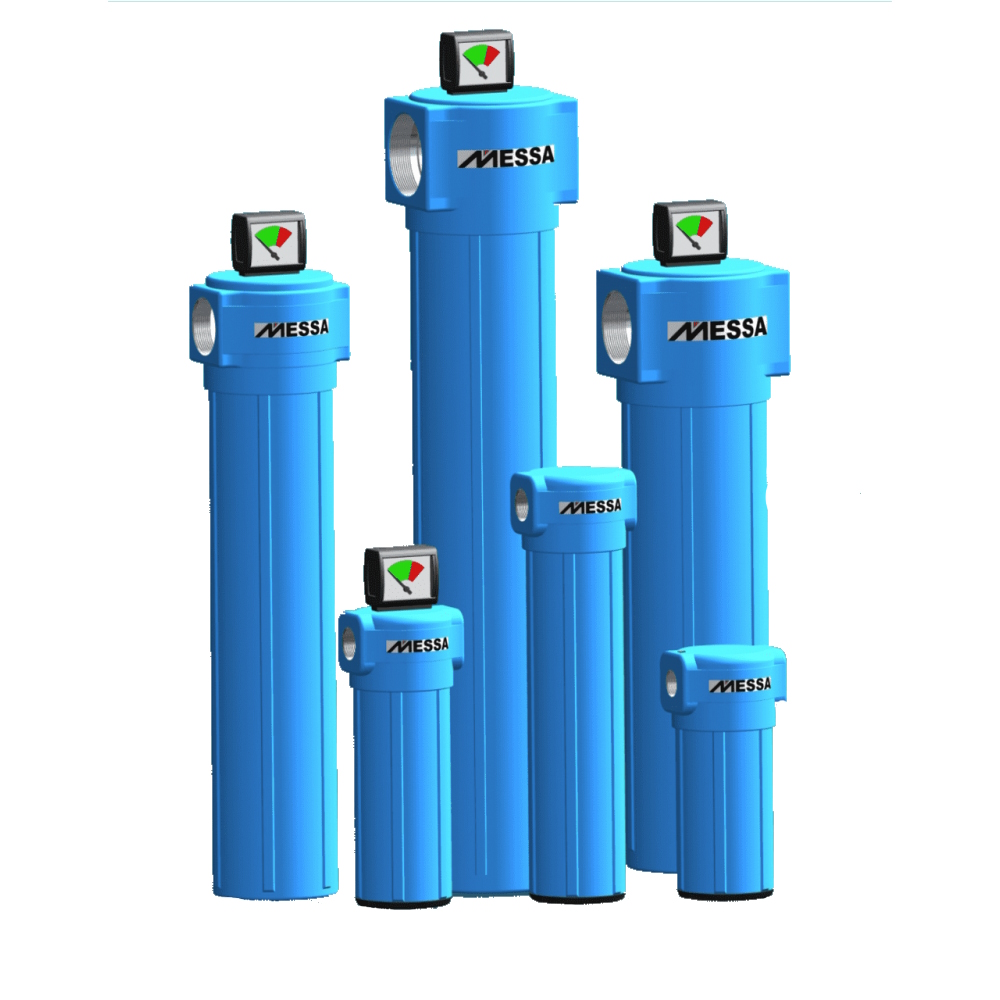

Фільтр стиснутого повітря Messa MHA - це пристрій, призначений для очищення стиснутого повітря від різних забруднень та частинок. Він використовується у системах стисненого повітря для забезпечення чистоти та якості повітря, яке подається у різні промислові процеси.
Основна функція фільтра стиснутого повітря Messa MHA - це фільтрація повітря для видалення частинок, які можуть бути присутніми в стиснутому повітрі, таких як пил, олива, вода, бактерії та інші забруднення. Це допомагає запобігти пошкодженню обладнання, забезпечує ефективну роботу пневматичних систем та забезпечує високу якість продукції.
Фільтруючий елемент може бути вироблений з різних матеріалів, таких як скляна вата, синтетичні волокна або металева сітка, залежно від потреб та рівня чистоти, який потрібно досягти.
Деякі фільтри Messa MHA також можуть мати автоматичний дренаж, який допомагає видалити накопичену вологу або конденсат з фільтру. Це забезпечує постійну ефективну роботу фільтра та запобігає утворенню ржавчини або інших проблем, пов'язаних з вологою в системі стиснутого повітря.
Фільтри стиснутого повітря Messa MHA доступні в різних конфігураціях і розмірах, що дозволяє їх використання в різноманітних промислових секторах, таких як виробництво харчової продукції, фармацевтична галузь, автомобільна промисловість, електроніка та багато інших.
Для забезпечення оптимальної ефективності та тривалого терміну служби фільтра, рекомендується регулярно замінювати фільтруючий елемент, відповідно до рекомендацій виробника. Це дозволяє підтримувати високий рівень фільтрації та забезпечує безперебійну роботу системи стиснутого повітря.
Важливо також враховувати особливості вашої конкретної системи стиснутого повітря та дотримуватись рекомендацій виробника фільтра Messa MHA щодо установки, експлуатації та обслуговування.
|
Модель |
Продуктивність при тиску 7 бар |
Розмір з’єднань |
Робочий тиск max |
Габарити АВС |
Фільтруючий елемент |
|
|
м3/год |
м3/хв |
Дюйм |
Бар |
мм |
Марка, тип фільтрації |
|
|
MHA 35 |
35 |
0,6 |
½’’ |
16 |
90-25-156 |
Е35(N) |
|
MHA 65 |
65 |
1,1 |
½’’ |
16 |
90-25-186 |
Е65(N) |
|
MHA 110 |
110 |
1,8 |
½’’ |
16 |
90-25-321 |
Е110(N) |
|
MHA 160 |
160 |
2,7 |
¾’’ |
16 |
118-35-252 |
Е160(N) |
|
MHA 220 |
220 |
3,7 |
1’’ |
16 |
118-35-302 |
Е220(N) |
|
MHA 260 |
260 |
4,3 |
1’’ |
16 |
118-35-372 |
Е260(N) |
|
MHA 330 |
330 |
5,5 |
1½’’ |
16 |
118-42-417 |
Е330(N) |
|
MHA 530 |
530 |
8,8 |
1½’’ |
16 |
118-42-475 |
Е530(N) |
|
MHA 630 |
630 |
10,5 |
1½’’ |
16 |
118-42-497 |
Е630(N) |
|
MHA 930 |
930 |
15,5 |
2’’ |
16 |
150-50-530 |
Е930(N) |
|
MHA 1230 |
1230 |
20,5 |
2’’ |
16 |
150-50-650 |
Е1230(N) |
|
MHA 1500 |
1500 |
25 |
2½’’ |
16 |
174-60-620 |
Е1500(N) |
|
MHA 1800 |
1800 |
30 |
3’’ |
16 |
174-60-720 |
Е1800(N) |
|
MHA 2200 |
2200 |
36,7 |
3’’ |
16 |
174-60-820 |
Е2200(N) |
|
MHA 2500 |
2500 |
41,7 |
3’’ |
16 |
174-60-920 |
Е2500(N) |
При інших значеннях тиску користуватись поправочними коефіцієнтами з таблиці:
|
Тиск |
Бар |
2 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
12 |
14 |
16 |
|
PSI |
29 |
58 |
73 |
87 |
100 |
116 |
131 |
145 |
174 |
203 |
232 |
|
|
Коефіцієнт коригування |
0,53 |
0,75 |
0,85 |
0,92 |
1 |
1,07 |
1,13 |
1,2 |
1,31 |
1,41 |
1,5 |
|
Приклад : Вам потрібен фільтр з пропускною здатністю 260 м3/год який буде працювати при сталому тиску 10 бар.
Рішення: згідно з таблицею коригування, при тиску 10 бар відповідний коефіцієнт на поправку пропускної здатності буде 1,2.
250/1,2=216,6 м3/год.
З підрахунків бачимо, що для даних умов нам підходить фільтр MHA 220.
Тип фільтрації (N):
|
Ступінь фільтрації |
Р |
G |
H |
D |
С |
DS |
|
Попередній |
Підвищена фільтрація |
Тонке очищення |
Пиловий фільтр |
Фільтр з активованим вугіллям |
Антибактеріальний 99,99% |
|
|
Фільтрація твердих частин, мкн |
5 |
1 |
0,01 |
0,01 |
- |
0,01 |
|
Вміст масла на виході, мг/м3 |
5 |
0,5 |
0,01 |
- |
0,003 |
- |
|
Втрати тиску, мбар |
30 |
80 |
100 |
100 |
100 |
100 |
|
Різниця тиску для зміни фільтра, мбар |
700 |
700 |
700 |
700 |
1000 годин |
700 |
|
Мінімальний вхідний тиск, бар |
2 |
2 |
2 |
2 |
2 |
2 |
|
Максимальний вхідний тиск, бар |
13 |
13 |
13 |
13 |
13 |
13 |
|
Мінімальна температура, С |
+2 |
+2 |
+2 |
+2 |
+2 |
+2 |
|
Максимальна температура, С |
+65 |
+65 |
+65 |
+65 |
+30 |
+65 |
|
Втрата тиску (Сухе повітря), мбар |
30 |
80 |
100 |
100 |
100 |
100 |
|
Втрата тиску (Вологе повітря), мбар |
80 |
140 |
200 |
200 |
300 |
200 |
