Продуктивність: 45-1200 м3/год
Максимальний робочий тиск: 12 бар
Діапазон температур застосування: +2о…+35о С
Точка роси: - 40о С

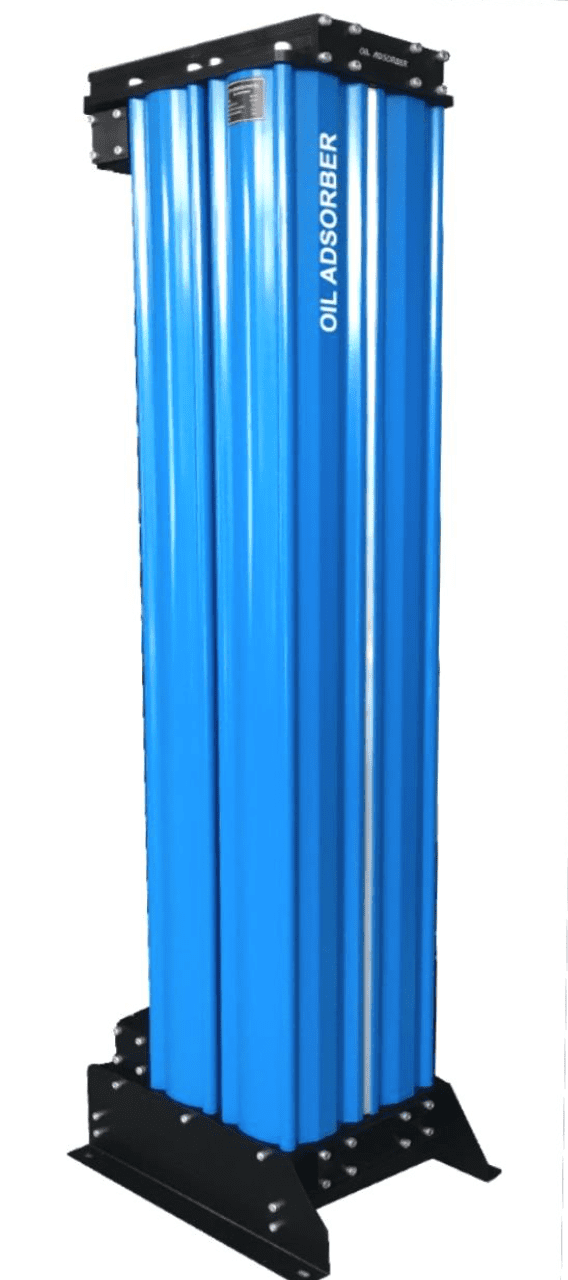

Основна функція вугільної колони Messa MA - це адсорбція олійних речовин з потоку повітря або газу. Як адсорбент використовується спеціальне активоване вугілля, яке здатне притягати та утримувати молекули масла, що містяться в потоці. Це допомагає забезпечити чистоту та якість газу або повітря, а також захистити наступні компоненти системи від забруднень, що можуть спричинити проблеми з ефективністю та надійністю.
Вугільна колона Messa MA має компактну конструкцію з корпусом, в якому розміщений адсорбент, а також вхідні та вихідні порти для підключення до системи. Конструкція може також включати вбудований фільтр для додаткової очистки повітря або газу від інших забруднень, які можуть бути присутні.
При експлуатації вугільної колони Messa MA слід забезпечувати регулярне обслуговування, включаючи заміну адсорбента залежно від його насичення. Рекомендації щодо обслуговування та заміни адсорбента – раз за 2000 годин.
Використання вугільної колони Messa MA допомагає зменшити кількість олійних забруднень у системі, покращує якість газу або повітря, запобігає пошкодженням обладнання та забезпечує надійну та ефективну роботу системи стиснутого повітря або газопроводу.
Галузі в яких використовуються вугільні фільтри:
- Електроніка
- Медична
- Хімічне виробництво
- Нафтопереробка
- Текстиль
- Харчова промисловість
- Автомобільна
Фільтрація вмісту масла на виході до 0,003 мг/м3
|
Модель |
Продуктивність при тиску 7 бар |
Розмір з’єднань |
Робочий тиск max |
Габарити |
|
|
м3/год |
м3/хв |
Дюйм |
Бар |
мм |
|
|
MA 45 |
45 |
0,75 |
½’’ |
12 |
220-220-740 |
|
MA 60 |
60 |
1 |
½’’ |
12 |
220-220-990 |
|
MA 90 |
90 |
1,5 |
½’’ |
12 |
220-220-1240 |
|
MA 110 |
110 |
1,83 |
½’’ |
12 |
220-220-1440 |
|
MA 150 |
150 |
2,5 |
¾’’ |
12 |
220-360-990 |
|
MA 200 |
200 |
3,33 |
1’’ |
12 |
220-360-1210 |
|
MA 250 |
250 |
4,2 |
1’’ |
12 |
220-360-1460 |
|
MA 300 |
3000 |
5 |
1½’’ |
12 |
320-360-1710 |
|
MA 450 |
450 |
7,5 |
1½’’ |
12 |
490-360-1210 |
|
MA 600 |
600 |
10 |
1½’’ |
12 |
490-360-1710 |
|
MA 900 |
900 |
15 |
2’’ |
12 |
630-450-1710 |
|
MA 1200 |
1200 |
20 |
2’’ |
12 |
770-450-1710 |
Дані в таблиці наведені при сталому тиску 7 бар.
Для визначення пропускної здатності фільтра при іншому тиску пропонуємо скористатись коефіцієнтами коригування, що вказані нижче:
|
Тиск |
Бар |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
Коефіцієнт коригування |
0.75 |
0.89 |
1 |
1.08 |
1.26 |
1.31 |
1.36 |
1.49 |
1.62 |
1.71 |
1.79 |
1.90 |
|
Приклад 1: Вам потрібен фільтр з пропускною здатністю 250 м3/год який буде працювати при сталому тиску 10 бар.
Рішення: згідно з таблицею коригування, при тиску 10 бар відповідний коефіцієнт на поправку пропускної здатності буде 1,31.
250/1,31=190,83.
З підрахунків бачимо, що для даних умов нам підходить вугільний фільтр МА 200.
Приклад 2: Вам потрібен фільтр з пропускною здатністю 130 м3/год який буде працювати при сталому тиску 5 бар.
Рішення: згідно з таблицею коригування, при тиску 5 бар відповідний коефіцієнт на поправку пропускної здатності буде 0,75.
130/0,75=173,33.
З підрахунків бачимо, що для даних умов нам підходить вугільний фільтр МА 200.
Примітка: при змінному тиску варто враховувати його найвище значення.
