Продуктивність: 9-600 м3/год
Максимальний робочий тиск: 12 бар

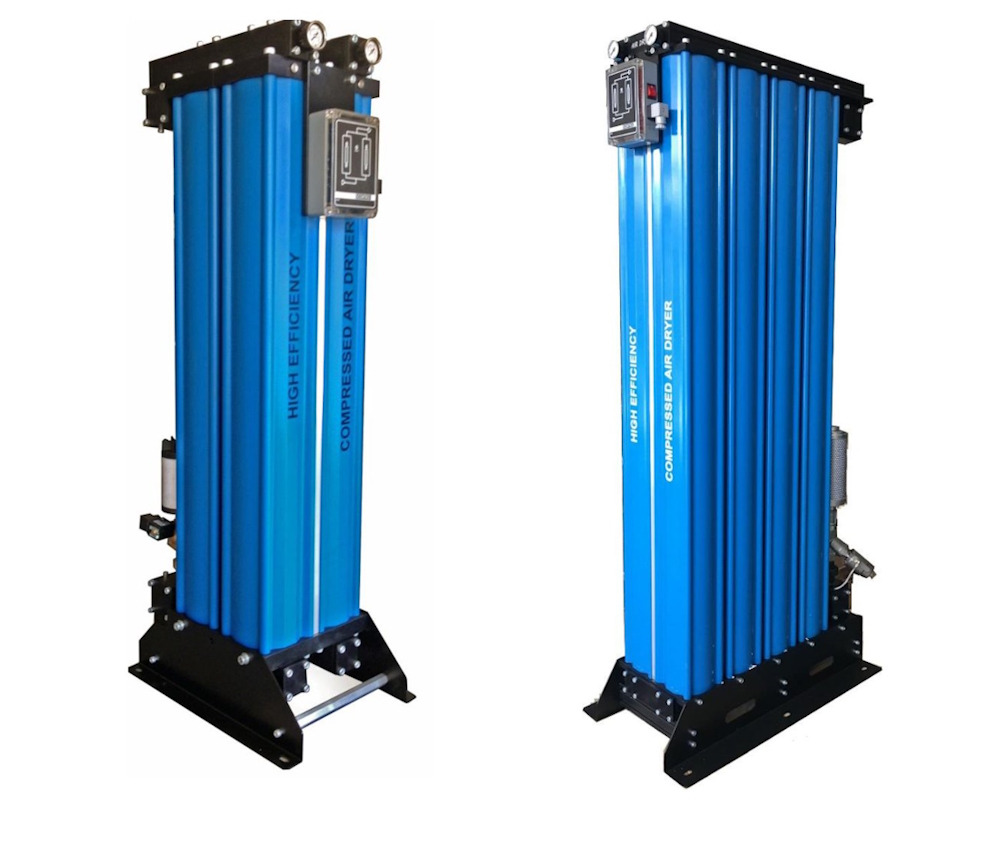

Осушувач стиснутого повітря Messa MD - це пристрій, призначений для видалення вологи зі стиснутого повітря. Він використовується для підтримки сухості та якості стиснутого повітря, яке використовується в різних промислових процесах.
Він має наступні характеристики:
- Продуктивність: В залежності від моделі, осушувач стиснутого повітря Messa MD може мати продуктивність в діапазоні від 9 до 600 м3/год. Це означає, що він здатен обробляти і осушувати повітря у великому обсязі для задоволення потреб вашої промислової системи.
- Максимальний робочий тиск: Осушувач стиснутого повітря Messa MD може працювати під тиском до 12 бар. Це робить його сумісним з багатьма системами стиснутого повітря, які працюють під високим тиском.
- Точка роси: Осушувач стиснутого повітря Messa MD забезпечує дуже низьку точку роси до -40°C. Це означає, що він ефективно видаляє вологу з повітря, навіть до дуже низьких температур, запобігаючи утворенню конденсату та забезпечуючи сухе повітря для вашої промислової системи.
Осушувач стиснутого повітря Messa MD має компактну конструкцію, яка дозволяє легку установку та експлуатацію. Він може бути обладнаний додатковими функціями, такими як автоматичний дренаж, фільтри для додаткового очищення повітря, індикатори стану та контрольні пристрої для зручного моніторингу та керування роботою пристрою.
Загальною метою осушувача стиснутого повітря Messa MD є забезпечення сухості та високої якості стиснутого повітря, що покращує ефективність та надійність вашої промислової системи.
Основні характеристики:
- Мікропроцесорне керування
- Двоступенева фільтрація, маслоуловлювач 1 мікрон і 0,01 мікрон на вході та фільтр-пастка 0,01 мікрон на виході у всіх моделях.
- Необхідна потужність не більше 50 Вт. 220 В змінного струму 50-60 Гц
- Потреба в повітрі для регенерації 15 % за температури точки роси -40° C за 100 % продуктивності.
- Точка роси: -40° C при 100% потужності
- Можливість вибору 4 програм залежно від умов експлуатації (120%, 100%, 75%, 50% потужності)
- Манометр в обох трубках
|
Модель |
Продуктивність при тиску 7 бар |
Розмір з’єднань |
Робочий тиск max |
|
|
м3/год |
л/хв |
Дюйм |
Бар |
|
|
MD 9 |
9 |
150 |
½’’ |
12 |
|
MD 12 |
12 |
200 |
½’’ |
12 |
|
MD 15 |
15 |
250 |
½’’ |
12 |
|
MD 18 |
18 |
300 |
½’’ |
12 |
|
MD 21 |
21 |
350 |
½’’ |
12 |
|
MD 24 |
24 |
400 |
½’’ |
12 |
|
MD 30 |
30 |
500 |
½’’ |
12 |
|
MD 45 |
45 |
750 |
½’’ |
12 |
|
MD 60 |
60 |
1000 |
½’’ |
12 |
|
MD 90 |
90 |
1500 |
½’’ |
12 |
|
MD 110 |
110 |
1830 |
½’’ |
12 |
|
MD 130 |
130 |
2160 |
¾’’ |
12 |
|
MD 150 |
150 |
2500 |
¾’’ |
12 |
|
MD 200 |
200 |
3330 |
1’’ |
12 |
|
MD 250 |
250 |
4160 |
1’’ |
12 |
|
MD 300 |
300 |
5000 |
1½’’ |
12 |
|
MD 450 |
450 |
7500 |
1½’’ |
12 |
|
MD 600 |
600 |
10000 |
1½’’ |
12 |
Дані в таблиці наведені при сталому тиску 7 бар.
Для визначення пропускної здатності фільтра при іншому тиску пропонуємо скористатись коефіцієнтами на поправку, що вказані нижче:
|
Температура Со |
Тиск, бар |
|||||||||||
|
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
35 |
0,75 |
0,89 |
1 |
1,08 |
1,26 |
1,31 |
1,36 |
1,49 |
1,62 |
1,71 |
1,79 |
1,90 |
|
40 |
0,63 |
0,77 |
0,90 |
1 |
1,08 |
1,16 |
1,24 |
1,36 |
1,47 |
1,57 |
1,67 |
1,77 |
|
45 |
0,60 |
0,73 |
0,82 |
0,94 |
1 |
1,07 |
1,10 |
1,23 |
1,35 |
1,45 |
1,57 |
1,66 |
|
50 |
0,58 |
0,67 |
0,79 |
0,85 |
0,97 |
1 |
1,07 |
1,18 |
1,29 |
1,38 |
1,46 |
1,55 |
Приклад : Вам потрібен осушувач з пропускною здатністю 280 м3/год який буде працювати при сталому тиску 6 бар та при температурі 45 градусів.
Рішення: згідно з таблицею коригування, при тиску 6 бар відповідний коефіцієнт на поправку пропускної здатності буде 0,73.
280/0,73=383,56
З підрахунків бачимо, що найближче приближений до даних умов осушувач MD 450, або 2 паралельно приєднаних осушувачі MD 200.
